Se você usa Arduino eu está no mundo da eletrônica, mesmo que há pouco tempo, você deve ter escutado os termos pull-up e pull-down em algum momento. Talvez em algum vídeo no youtube ou post pela internet a fora.

Neste post vamos desvendar os conceitos e aplicações por trás dessas palavras com alguns exemplos para você testar usando a plataforma Arduino como base.

Introdução: O Fantasma do Pino Flutuante

É provável que você tenha passado por isso em sua jornada aprendendo eletrônica, seja como maker ou profissional. Você monta seu primeiro circuito com um botão no Arduino: conecta uma perna no pino digital e a outra no 5V. Ao alimentar o circuito e testar, algo bizarro acontece: o LED pisca sozinho, muda de estado quando você aproxima a mão da protoboard ou até quando alguém liga algo como um ventilador por perto.

Parece interferência sobrenatural, mas é realmente o comportamento esperado: você acabou de criar uma antena acidental! Em eletrônica digital, esse fenômeno é conhecido como pino flutuante (floating pin). Quando o botão não está pressionado, o pino de entrada do microcontrolador não está conectado a nada, nem a 5V e nem ao GND.

Fundamentos: Por que Circuitos Digitais Precisam de Referência?

Microcontroladores modernos, como o ATmega328P presente no Arduino Uno R3, utilizam portas digitais baseadas na tecnologia CMOS. Uma característica dessas entradas é a sua altíssima impedância na ordem de centenas de megaohms (MΩ).

Isso significa que praticamente nenhuma corrente entra ou sai do pino quando ele está configurado como entrada. A grande vantagem disso é não sobrecarregar os sensores conectados. O efeito colateral, porém, é que qualquer carga eletrostática ínfima no ar ou nas trilhas da protoboard é suficiente para alterar a tensão do pino. Se a tensão flutuar na faixa indeterminada (geralmente entre 0.8V e 2.5V no Uno), o microcontrolador lê aleatoriamente 0 ou 1.

Para resolver isso, precisamos garantir que, quando o botão estiver aberto, o pino tenha um caminho condutivo confiável para um potencial de referência fixo. Então nós usamos um resistor para criar esse caminho de referência.

Quando o resistor é ligado do pino ao VCC (5V) temos o caso do Pull-up;
Quando o resistor é ligado do pino ao GND (0V) temos o caso do Pull-down.

Por que usar um resistor e não ligar direto ao VCC ou GND?

Se conectarmos o pino diretamente ao GND para garantir o nível 0, no momento em que pressionarmos o botão para conectá-lo a 5V, criaríamos um curto-circuito direto entre 5V e GND. O resistor serve justamente como um limitador: ele é fraco o suficiente para drenar apenas microamperes quando o botão é acionado, mas forte o suficiente para manter o pino aterrado quando o botão está aberto.

Os valores típicos variam entre 4.7 kΩ e 10 kΩ:

Resistores muito baixos (< 1 kΩ): Desperdiçam corrente desnecessária quando a chave é pressionada.
Resistores muito altos (> 100 kΩ): Deixam o circuito suscetível a ruídos capacitivos em ambientes industriais ou cabos longos.

Pull-up vs. Pull-down: Como Funcionam na Prática

A lógica de funcionamento depende de onde posicionamos a referência de repouso.

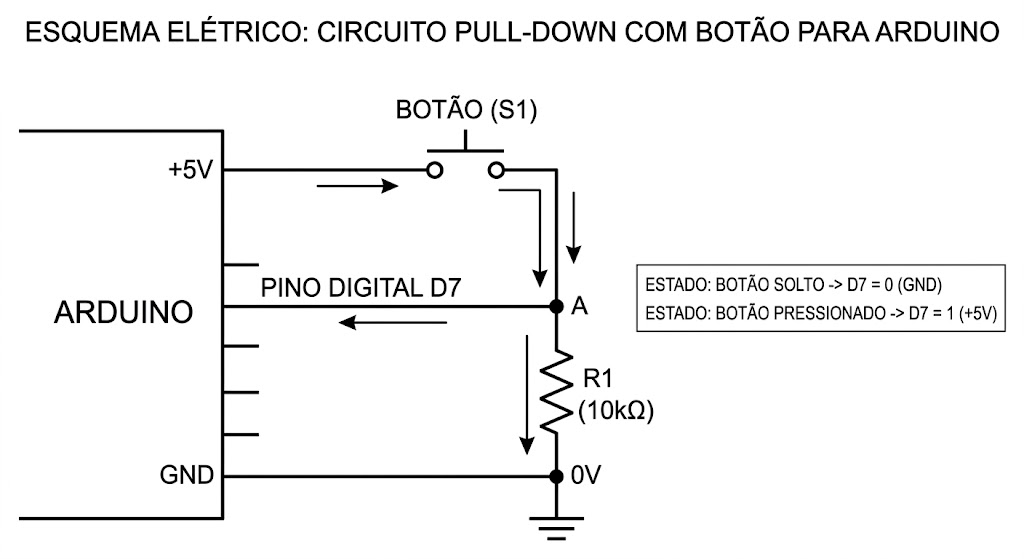

Circuito com Resistor de Pull-down

Em uma configuração de Pull-down, o pino digital é “puxado para baixo” (0V / GND) através do resistor.

Em repouso (botão aberto): O resistor conecta o pino ao GND. Tensão no pino = 0V (Nível lógico LOW).
Botão pressionado: A chave conecta o pino diretamente ao 5V. Como o caminho para o 5V oferece resistência desprezível em comparação com os 10 kΩ do resistor, o pino sobe para 5V (Nível lógico HIGH).

Essa configuração adota a chamada lógica direta (ativa alta): Pressionado = HIGH, Solto = LOW.

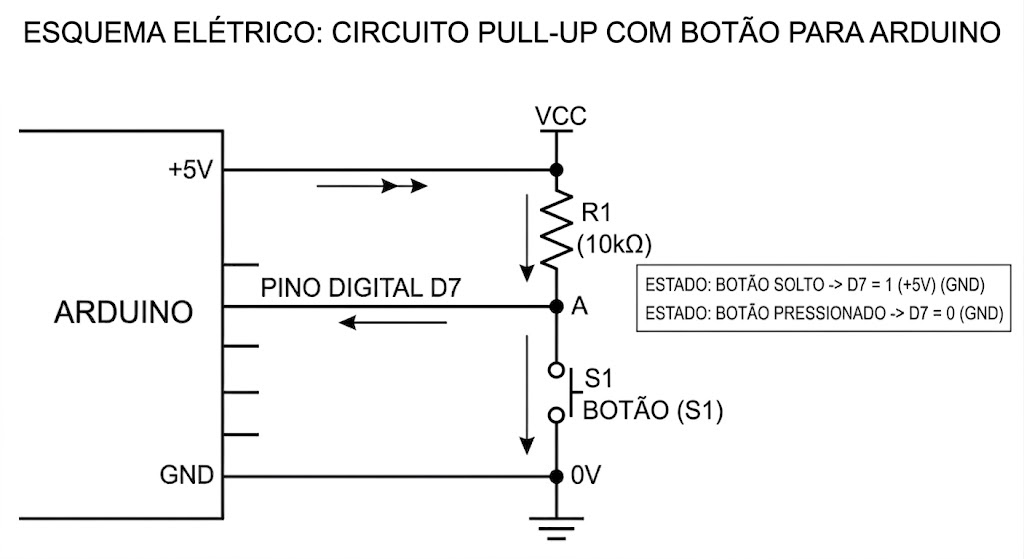

Circuito com Resistor de Pull-up

Na configuração de Pull-up, o pino digital é “puxado para cima” (5V / VCC) através do resistor.

Em repouso (botão aberto): O resistor conecta o pino ao 5V. Tensão no pino = 5V (Nível lógico HIGH).
Botão pressionado: A chave conecta o pino diretamente ao GND (0V). O pino cai para 0V (Nível lógico LOW).

Essa configuração adota a lógica invertida (ativa baixa): Pressionado = LOW, Solto = HIGH.

Em geral, a indústria prefere usar Pull-up. Em ambientes industriais ou automotivos, o chassi metálico costuma ser aterrado (GND). Se um fio que vai até um botão sofrer desgaste e encostar na carcaça metálica, um circuito em Pull-up gera apenas um acionamento acidental; já em um circuito com Pull-down (onde o botão conduz 5V), esse contato provocaria um curto direto entre fonte e terra, queimando fusíveis ou componentes.

Aplicação no Arduino Uno R3

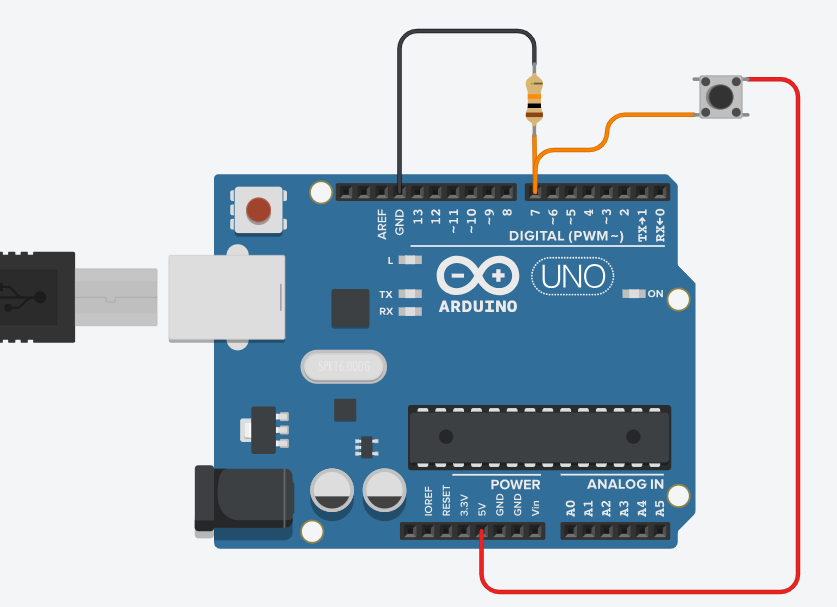

Exemplo com Pull-down Externo

Para esta montagem você precisará de:

1x Arduino Uno R3
1x Push-button (chave táctil de 4 ou 2 terminais)
1x Resistor de 10 kΩ
Jumpers e protoboard

// Exemplo: Botao com Pull-down externo no Arduino Uno
const int PINO_BOTAO = 7;
const int PINO_LED = LED_BUILTIN;

void setup() {
  pinMode(PINO_BOTAO, INPUT); // Configura pino como entrada padrao
  pinMode(PINO_LED, OUTPUT);
  Serial.begin(9600);
}

void loop() {
  int estadoBotao = digitalRead(PINO_BOTAO);

  if (estadoBotao == HIGH) {
    digitalWrite(PINO_LED, HIGH); // Liga o LED ao pressionar
    Serial.println("Botao Pressionado (HIGH)");
  } else {
    digitalWrite(PINO_LED, LOW);
  }

  delay(50);
}

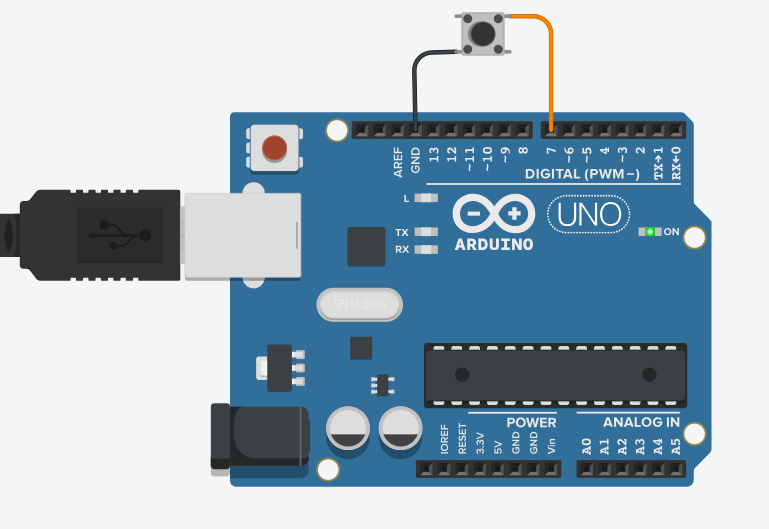

A Solução Elegante: INPUT_PULLUP Interno

O microcontrolador ATmega328P do Arduino Uno R3, e vários outros, possui resistores de pull-up integrados no próprio silício (com valores nominais entre 20 kΩ e 50 kΩ).

Isso significa que você não precisa de nenhum resistor físico extra na protoboard! Basta ligar um terminal do botão no pino digital e o outro terminal diretamente no pino GND do Arduino.

No código, usamos a constante INPUT_PULLUP no pinMode:

// Exemplo: Botao utilizando o Pull-up interno do ATmega328P
// Economiza componentes e reduz fios na protoboard!

const int PINO_BOTAO = 7;
const int PINO_LED = LED_BUILTIN;

void setup() {
  // Ativa o resistor de pull-up interno do microcontrolador (20k-50k ohms)
  pinMode(PINO_BOTAO, INPUT_PULLUP);
  pinMode(PINO_LED, OUTPUT);
  Serial.begin(9600);
}

void loop() {
  int estadoBotao = digitalRead(PINO_BOTAO);

  // Lembrar da logica invertida (Ativa Baixa):
  // Pressionado = LOW, Solto = HIGH
  if (estadoBotao == LOW) {
    digitalWrite(PINO_LED, HIGH);
    Serial.println("Botao Pressionado (LOW)");
  } else {
    digitalWrite(PINO_LED, LOW);
  }

  delay(50);
}

Armadilhas Comuns e Dicas

A armadilha da Lógica Invertida:

Muitos iniciantes se confundem ao tratar LOW como botão acionado. Uma boa prática de engenharia de software embarcado é abstrair isso com constantes ou macros:

#define PRESSIONADO LOW
#define SOLTO HIGH

if (digitalRead(PINO_BOTAO) == PRESSIONADO) {
    // Código limpo e legível
}

Pull-up não resolve o “Bouncing” (Repique Mecânico):

Resistores de pull-up e pull-down resolvem a flutuação eletrostática, mas os contatos mecânicos de qualquer botão vibram internamente durante alguns milissegundos ao fechar, disparando dezenas de transições HIGH/LOW. Para contornar isso, implemente rotinas de Debounce via software (usando millis()) ou utilize um capacitor em paralelo como filtro RC.

Quando NÃO usar o pull-up interno de 20k a 50k?

Barramento I2C: Exige resistores de pull-up dedicados mais fortes (valores entre 2.2 kΩ e 4.7 kΩ) nas linhas SDA e SCL para garantir tempos de subida rápidos exigidos pelo protocolo.
Cabos longos (> 1 metro): A capacitância do cabo combinada com a resistência de 30kΩ cria um filtro passa-baixas lento e suscetível a ruídos induzidos. Em cabos extensos, prefira resistores de pull-up externos entre 1 kΩ e 2.2 kΩ.

Considerações Finais

Entender resistores de pull-up e pull-down é o primeiro passo para deixar para trás circuitos instáveis e leituras fantasmas na eletrônica básica. Eles garantem que seu microcontrolador receba níveis lógicos sólidos e confiáveis.

No dia a dia com o Arduino Uno R3, adote o pinMode(pin, INPUT_PULLUP) como seu padrão para botões e chaves: menos componentes, montagem mais rápida e código limpo.

Ficou com alguma dúvida ou tem uma montagem desafiadora na bancada? Deixe seu comentário abaixo e compartilhe seus projetos no ricardoteix.com!

Se você ficou com alguma dúvida ou quiser compartilhar suas experiências, não deixe de comentar abaixo. E se inscreva no canal youtube.com/@ricardoteix para outros conteúdos como este. Até a próxima!
