Olá pessoal, tudo bem com vocês? Aqui é o Ricardo Teixeira e hoje vamos explorar uma aplicação diferente para o sensor de chama. Então, pegue sua xícara de café, e venha comigo aprender sobre o sensor de chama!
Introdução ao Sensor de Chama
O sensor de chama, como o próprio nome sugere, é projetado para detectar a presença de chamas ou fogo. No entanto, o que vamos fazer hoje é um pouco fora do comum. Vamos utilizar esse sensor de uma forma criativa e interessante.
O sensor de chama é composto por vários componentes, sendo o principal deles o fototransistor, conhecido como YG1006. Esse fototransistor é capaz de filtrar a luz, permitindo apenas a passagem da luz infravermelha, que é emitida por fontes de fogo, pois o encasulamento preto do fototransistor é responsável por este papel. Isso nos permite detectar a presença de chamas de forma eficaz. A Figura 1 apresenta o módulo com destaque para o YG1006.
Como mencionado o componente principal é um fototransistor, por causa disso nós poderíamos montar um circuito simples apenas com o YG1006 polarizando como um transistor comum e gerando uma saída, da forma que está apresentata na Figura 2.
O módulo KY-026, apresentado na Figura 1, além do fototransistem é composto por outros 2 componentes importantes. Um deles é um amplificador operacional, circuito integrado preto com 8 pinos na parte inferior da imagem, que pode ser usado como comparador e amplificador de sinal. O outro é um trimpot, na parte superior da imagem com formato de um retângulo azul e com um círculo que é um parafuso para ajuste. O trimpot é basicamente um resistor variável que serve para ajustar a sensibilidade do nosso módulo.
Montagem do Circuito
Agora que entendemos um pouco sobre o sensor de chama, vamos dar uma olhada na montagem do circuito que vamos utilizar. Para este experimento, você vai precisar de:
- Arduino Uno
- Sensor de Chama KY-026
- Protoboard
- Módulo de relê
- Fonte de alimentação externa (recomendado: 12V, pelo menos 1A)
- Fita de LED (ou qualquer outra carga que deseje controlar)

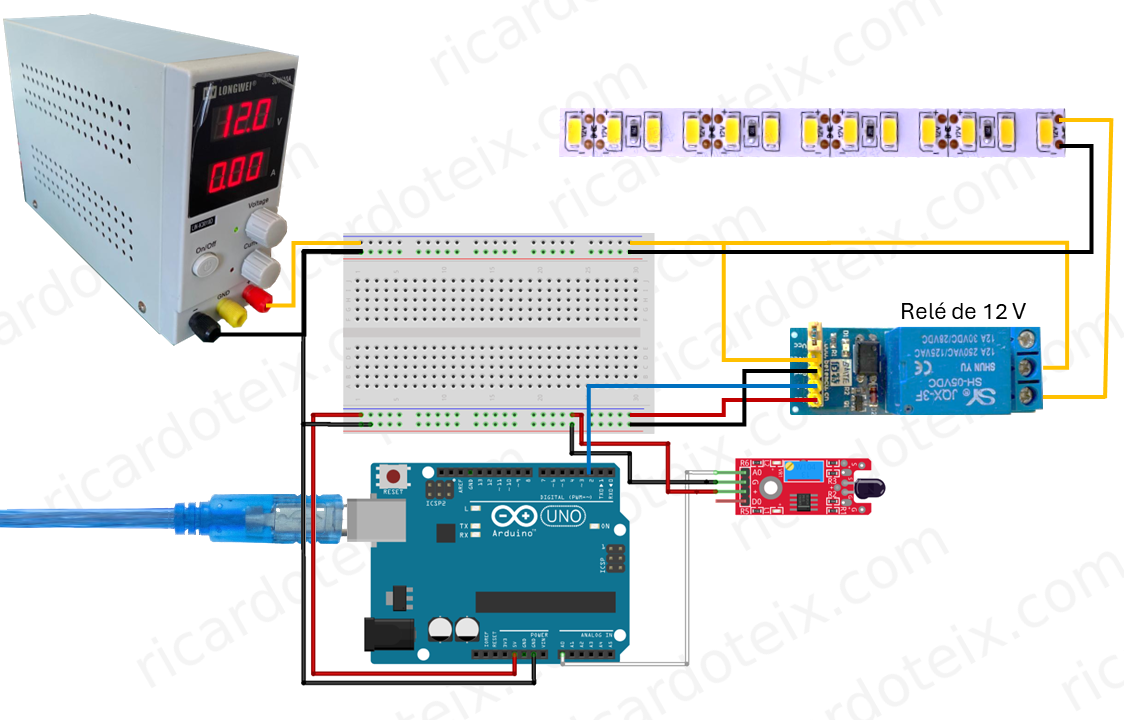

A Figura 3 mostra a montagem do projeto. Utilizamos uma protoboard para facilitar as conexões. A carga controlada é uma fita de LED, mas pode ser qualquer outra de 12V até 1A, que é a proposta para nosso exemplo.
A fonte de alimentação externa é usada para ligar o relé, além da fita. Isso porque o relé utilizado é de 12V. Você pode usar um de 5V e usar a ligação específica.
O sensor de chama será conectado ao Arduino Uno, e a carga que queremos controlar estará conectada ao módulo de relê.
Programação e Teste
Após a montagem do circuito, precisamos programar o Arduino para que ele possa interagir com o sensor de chama e o módulo de relê. No código de exemplo fornecido abaixo, realizamos a leitura do sensor de chama, que tem seu A0 conectado ao A0 do Arduino, e se detectarmos a presença de chama, acionamos o relê para ligar a carga. O módulo relé tem seu pino de controle (IN) conectado ao pino 2 do Arduino.
#define SENSOR A0
#define RELE 2
void setup() {
Serial.begin(9600);
pinMode(RELE, OUTPUT);
digitalWrite(RELE, HIGH);
}
void loop() {
int leitura = analogRead(SENSOR);
Serial.println(leitura);
if (leitura < 512) {
digitalWrite(RELE, !digitalRead(RELE));
delay(1000);
}
}Após carregar o código no Arduino, é possível fazer alguns testes apontando um controle remoto infravermelho em direção ao sensor de chama. A ideia é simular a presença de chama com o controle remoto. Ao pressionar um botão, o sensor deve detectar a “chama” e acionar a carga conectada ao módulo de relê.
Também é esperado que uma chama, de uma vela por exemplo, possa acionar nosso projeto uma vez que a chama emit infravermelho.
Conclusão
E assim chegamos ao final do nosso experimento! Espero que você tenha gostado de explorar essa aplicação alternativa do sensor de chama. Lembre-se de que a criatividade é o limite quando se trata de eletrônica e programação. Sinta-se à vontade para experimentar novas ideias e projetos interessantes.
Você pode encontrar este experimento no meu canal do Youtube.
Se você tiver alguma dúvida ou quiser compartilhar sua própria experiência, não hesite em deixar um comentário abaixo. E não se esqueça de se inscrever no canal youtube.com/@ricardoteix para mais conteúdos como este. Até a próxima!
